Mantis
Microscópio estéreo confiado por milhares de clientes em todo o mundo para fornecer excelentes imagens de alta qualidade para uma ampla gama de aplicações em um pacote ergonômico fácil de usar.
- Excelente imagem grande – sem oculares
- Ergonomia superior para visualização sem fadiga
- Câmera digital integrada
O microscópio estéreo para desempenho
O Mantis é um microscópio estéreo ergonômico premiado que oferece conforto excepcional ao operador e excelente imagem 3D. Sem oculares desajeitadas significa uma experiência de visualização livre de estresse, veja mais e faça mais do que é possível com microscópios binoculares convencionais.
Veja todos os detalhes, mesmo com assuntos exigentes
Veja os mínimos detalhes em uma imagem estéreo óptica grande, de alta resolução e alto contraste.
Esteja você visualizando seu assunto no visualizador sem ocular ou em um monitor separado, o estereomicroscópio Mantis oferece a qualidade de imagem superior que você precisa para realizar suas tarefas de inspeção com precisão e rapidez.
Trabalhe melhor por mais tempo
A ergonomia superior do microscópio Mantis permite níveis mais altos de concentração e reduz a fadiga para proporcionar melhor desempenho. Ele permite uma visualização relaxada e sem estresse e o design sem oculares reduz a atividade ocular e, portanto, o cansaço visual.
Manipule seu assunto facilmente com longa distância de trabalho, visualização 3D precisa e mudança rápida de ampliação. ge.
3 – 15x
Ampliação
Ergonômico
Trabalho
Digital
Captura de imagem
O microscópio estéreo para qualidade de imagem
Os microscópios estéreo Mantis oferecem uma imagem 3D de alta qualidade incomparável, rica em detalhes e contraste, perfeita para observações 3D e manipulação de uma ampla gama de assuntos.
Design sem ocular
A tecnologia sem ocular Mantis projeta uma grande imagem 3D de alta qualidade diretamente para o seu olho, tornando mais fácil de ver e mais confortável de ver do que um microscópio estéreo binocular.
A clareza da imagem 3D oferece suporte à coordenação mão-olho aprimorada, tornando a manipulação do objeto com ferramentas mais precisa, rápida e eficiente.
Você pode até usar óculos corretivos ou protetores sem perda de desempenho.

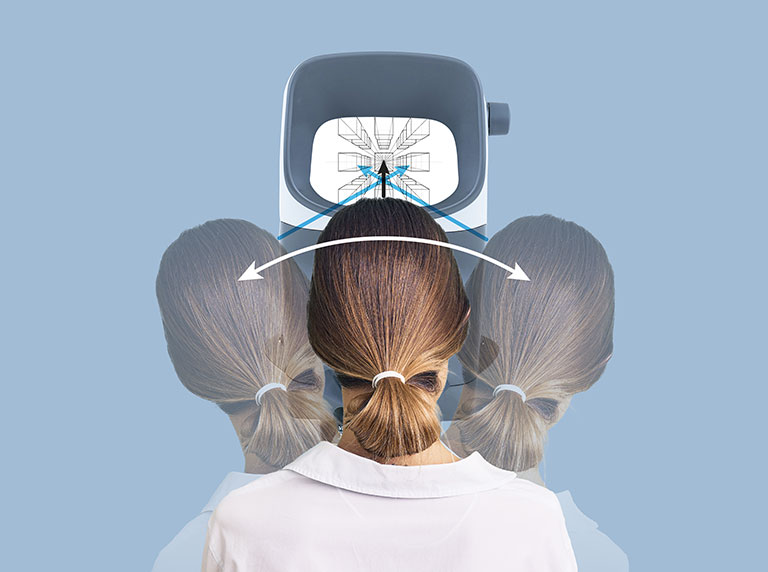

Óptica de visualização dinâmica (DVO)
A exclusiva Dynamic View Optics do Mantis permite uma visão estéreo, que muda conforme você move a cabeça. Veja os lados de um assunto, bem como o topo, para obter um maior nível de informação e compreensão.
Imagens digitais de alto desempenho
Use a câmera de microscópio integrada de alta qualidade do Mantis PIXO para compartilhar sua imagem em uma tela. Capture, revise, analise e compartilhe imagens de alta qualidade, incluindo anotações, em tempo real, para melhorar os relatórios e a comunicação.
Maximize a eficácia do trabalho adicionando sobreposições digitais para comparar imagens ao vivo com alvos, medidas ou guias predefinidos.

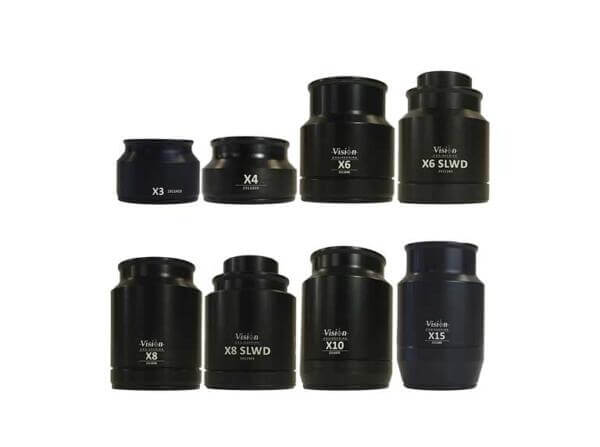

Gama de lentes ópticas
Para garantir que você obtenha a mais alta qualidade de imagem, cada lente dedicada combina o melhor vidro de qualidade ótica e revestimentos especiais para oferecer uma visualização de alta resolução e alto contraste. Para os assuntos mais exigentes, existe uma variedade de lentes objetivas Super Long Working Distance (SLWD).
O microscópio estéreo para ergonomia
O pacote exclusivo do Mantis de ergonomia “projetada” beneficia o usuário de quatro maneiras principais, permitindo um trabalho confortável e preciso por mais tempo. Os benefícios posturais combinados com maior conforto visual, facilidade de uso e a visão estéreo perfeita significam que a qualidade de saída e a produtividade dos operadores são maximizadas.
Máximo conforto ocular
A tecnologia sem ocular de pupila estendida Mantis aumenta o conforto ocular. A distância do Mantis ao olho permite o acesso à luz ambiente, reduzindo a atividade da íris durante o trabalho. A distância de foco comum reduz o esforço de refocalização ao trabalhar com o sistema.
Os usuários podem usar óculos corretivos ou protetores sem perda de desempenho.
Uma maior separação do sistema para o seu olho reduz o risco de contaminação cruzada e infecção ocular, de modo que os microscópios Mantis podem ser compartilhados entre vários operadores com mais segurança, reduzindo o risco do operador.
Conforto postural
A tecnologia sem ocular de pupila estendida do Mantis aumenta seu conforto postural ao projetar a imagem no olho em um ângulo de visão confortável com uma posição neutra do pescoço. Sua cabeça não precisa estar em uma posição fixa, então você tem uma habilidade mais natural de se mover enquanto trabalha. Não há necessidade de se inclinar desconfortavelmente sobre oculares restritivas.
Coordenação mão-olho
A visão estéreo distinta do Mantis oferece uma visão direta do assunto e permite a visão periférica. Essa visualização aprimorada ajuda você a entender a forma e a forma do objeto e também a posição das ferramentas que estão usando para trabalhar na amostra.
A manipulação de amostras usando ferramentas pode ser realizada com níveis mais altos de precisão e confiança.
Fácil de usar

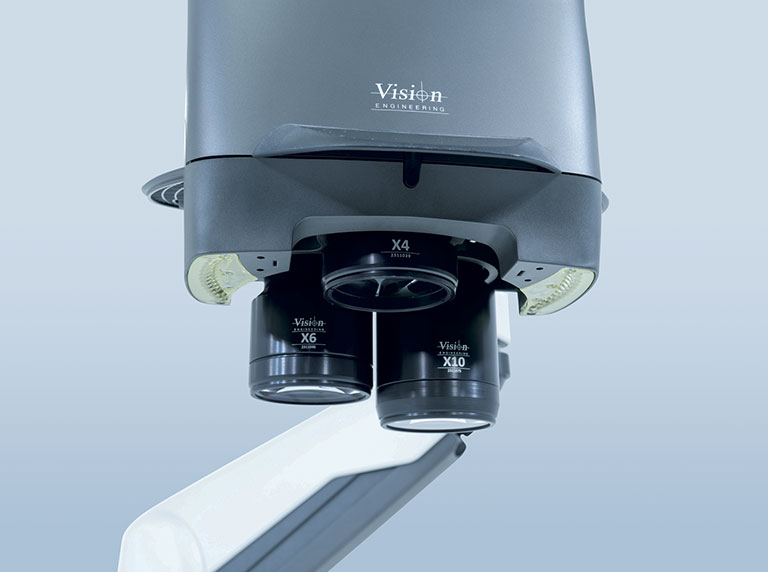

O Mantis tem poucos controles simples de operar para garantir que cada usuário se torne confiante com o instrumento de forma rápida e eficaz. Girar a torre de visão múltipla permite três ampliações diferentes de seu assunto com uma operação simples sem alterar a visão.
O microscópio estéreo para iluminação de 5 vias
O Mantis possui 5 modos de iluminação diferentes, oferecendo o máximo controle sobre a iluminação do objeto. Isso garante que você obtenha a melhor iluminação livre de sombras possível de sua amostra para inspeção e manipulação de melhor qualidade.

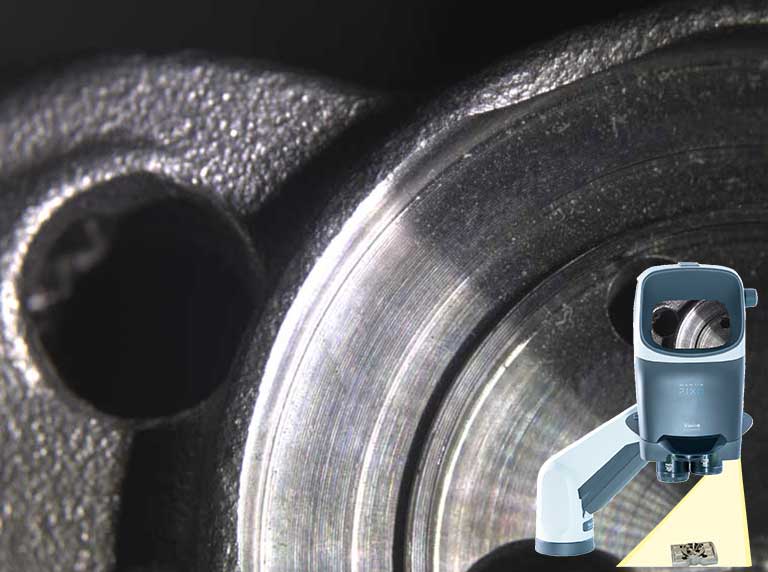

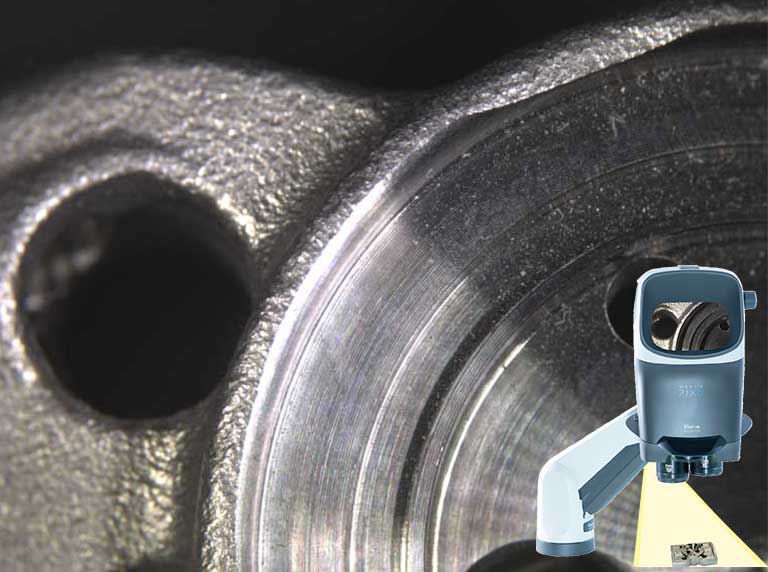

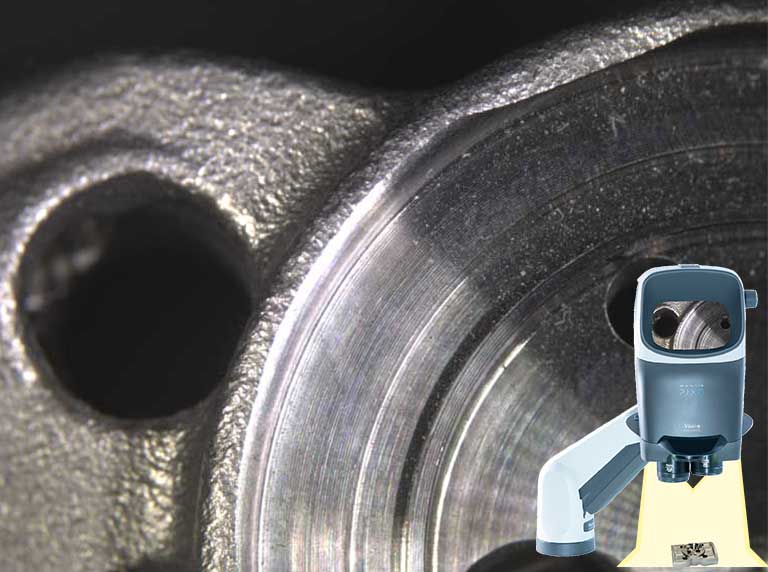

Iluminação 3D dinâmica
Controle e melhore a iluminação 3D para uma compreensão ainda maior dos assuntos 3D. Dois bancos de LEDs podem ser configurados para controle sincronizado ou independente, para dar a você a opção de adicionar detalhes de sombra, aprimorando sua compreensão 3D do assunto. Além disso, ajuda a evitar reflexos indesejados, que podem ocultar os detalhes do objeto.
Iluminação subestágio, transmitida, diascópica
Assuntos transparentes, translúcidos e perfurados são melhor iluminados por baixo. O suporte Stabila do Mantis com iluminador de sub-estágio embutido é uma solução eficaz para seus requisitos de iluminação transmitida.
Incidente, iluminação episcópica
Às vezes é necessário ver um buraco cego. Obtenha luz ao longo do caminho óptico entre componentes compactados ou no fundo de um orifício para tarefas de inspeção com o iluminador episcópico do Mantis.

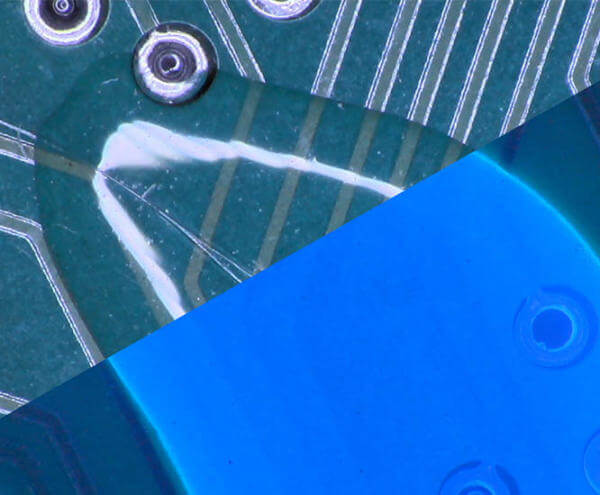

Iluminação branca/UV combinada
Mude de branco para luz UV com o apertar de um botão para inspeção de revestimentos e agentes fluorescentes. Acelere a inspeção de peças revestidas visualizando o revestimento e, em seguida, através do revestimento conforme você muda rapidamente de uma luz para outra.
Melhoramento de contraste, pseudo-iluminação de campo escuro
Objetos de baixo contraste, como plásticos, vidro e amostras biológicas e outras transparentes/translúcidas, se beneficiam com a base de aprimoramento de contraste opcional.
O microscópio estéreo para uma variedade de aplicações
Longa distância de trabalho e excelente percepção de profundidade tornam o microscópio estéreo Mantis perfeito para várias aplicações, incluindo; eletrônica, fabricação de dispositivos médicos, engenharia de precisão, ciências biológicas e muito mais.

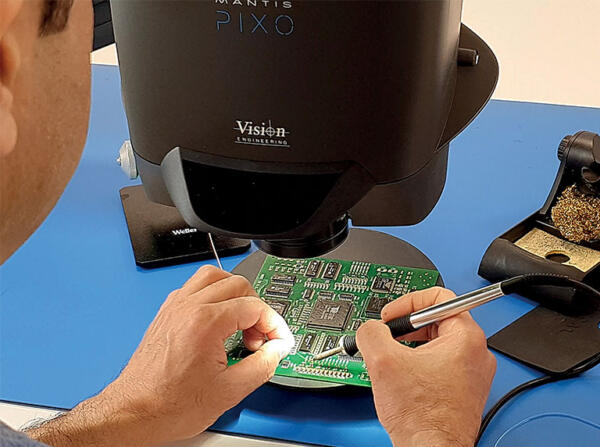

Melhor coordenação olho-mão e menor fadiga do operador facilitam tarefas como soldagem, inspeção de PCB e retrabalho, especialmente por períodos prolongados.
A visão estéreo clara do Mantis e a baixa fadiga do operador o tornam perfeito para engenharia de precisão, tarefas de inspeção como acabamento de componentes, anodização ou detecção de defeitos de endurecimento e tarefas que requerem o uso de ferramentas, como rebarbação.
Técnica

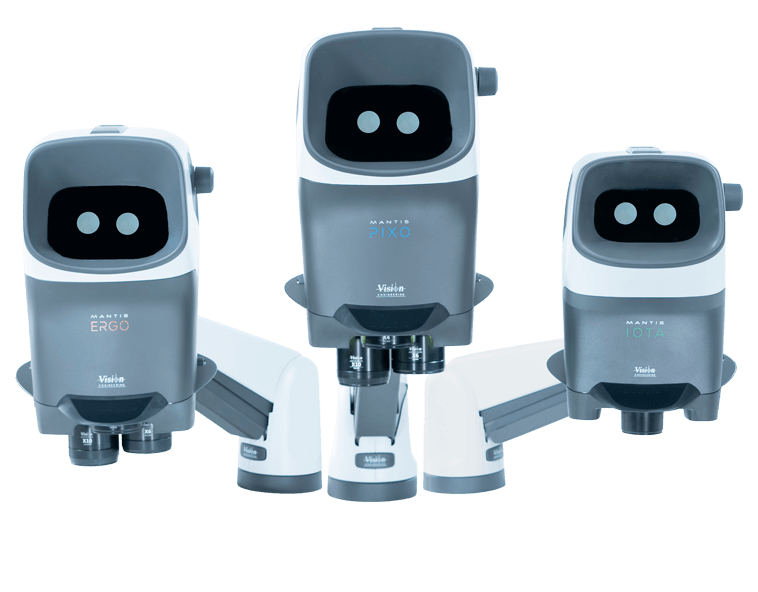

Mantis PIXO & Mantis ERGO
| Lentes Objetivas | Distancia de trabalho | Máx. Campo de visão | Diâmetro da pupila |
| 3x | 100 mm | 44.1 mm | 23.5 mm |
| 4x | 100 mm | 35.7 mm | 23.6 mm |
| 6x | 68 mm | 24.2 mm | 22.4 mm |
| 8x | 60 mm | 18 mm | 19.4 mm |
| 10x | 54 mm | 14.2 mm | 17.0 mm |
| 15x | 40 mm | 9.1 mm | 12.3 mm |
| 6x SLWD | 114 mm | 22.5 mm | 17.0 mm |
| 8x SLWD | 113 mm | 17.9 mm | 14.4 mm |
Mantis IOTA
| Lentes Objetivas | Distancia de trabalho | Máx. Campo de visão | Diâmetro da pupila |
| 3x | 104 mm | 37.0 mm | 22.8 mm |
| 4x | 108 mm | 29.0 mm | 23.6 mm |
| 6x | 74 mm | 20.1 mm | 18.0 mm |
| 8x | 61 mm | 15.0 mm | 18.0 mm |
| Mantis PIXO | Mantis ERGO | Mantis IOTA | |
Opções de incidente |
|||
| Brilho | 21 k lux máx. | 26 k lux máx. | |
| Temperatura de cor | 5500K com brilho máximo | ||
| Ao controle | 25 passos | ||
Transmitido (base iluminada Stabila) |
|||
| Brilho | 38 k lux máx. | ||
| Temperatura de cor | ∼ 48000K | ||
| Ao controle | 25 passos | ||
Versão UV |
|||
| Brilho | 0.47 k lux 53uW/cm2 máx. | 26 k lux máx. | |
| Temperatura de cor/ peak wave length | 385 nm | ||
| Ao controle | 25 passos | ||
| Mantis PIXO (only) | |
| Resolução da câmera | 5.04 Mp |
| Melhor resolução de captura | 2592 x 1944 pixels |
| Taxa de atualização do quadro | máx. 48 quadros por segundo |
| Tipo de sensor | CMOS retroiluminado |
| Cor profunda | 12-bit |
| Interface | USB 3.0 |
| Conexão de saída | USB C para PC |
| software fornecido | BMP, JPG, PNG, AVI |
| Salvar tamanhos de imagem |
|
| Suporte | Imagem |
Suporte StabilaCom contra-impressão para facilidade de uso, o design compacto e estável da Stabila apresenta longo alcance de foco e uma base iluminada opcional. Dimensões:
|
|
Pilot stage for Stabila stand100mm x 100mm travel stage with autolock to prevent unwanted movement. |
 |
Verso standVersatile lift and lower Verso stand enables any Mantis to be swung in and out of position when needed. Dimensões:
|
 |
Verso stand extensionAdds extra stand reach with pivot point, rotation 270°. Dimensões:
|
|
| Opções de software (apenas Mantis PIXO) | |
| ViCapture | Captura de imagem e vídeo (fornecido). |
| DimensionOne | Captura de imagem, anotação, medição na tela. |
| DimensionTwo | Captura de imagem, anotação, medição na tela, controle de câmera. |
| Vifox | Captura de imagem, análise, aprimoramento, anotação, medição na tela, controle de câmera, geração de relatórios. |
| ViPlus | Captura de imagem, anotação, medição na tela, controle de câmera, geração de relatórios. |
- Alimentação padrão 100V-240V, 50/60Hz, disponível em todas as configurações de plugues mundiais.
- Pilot Stage (suporte Stabila): Para controle suave e preciso. Estágio de deslocamento de 100 mm x 100 mm com trava automática para evitar movimentos indesejados.
- Contrast Enhancing Base: Para otimizar a iluminação para uma variedade de amostras transparentes e translúcidas, melhorando o contraste observado. (Brochure PDF)
- Base Inclinável: Para alterar a posição e o ângulo do objeto sem tocá-lo.
A geração anterior do Mantis (Elite, Elite-Cam-HD, Compact) agora foi renomeada como Mantis Classic
